 一、产品技术架构与核心参数解析

 1.1 矩阵式超声成像技术突破

Ultra DC2复合材料质量检测仪  采用革命性的 128×128 二维矩阵换能器阵列，集成 16,384 个独立晶片单元，构成全球首个专为复合材料检测设计的矩阵阵列超声成像系统。该技术架构通过全矩阵捕获（FMC）技术实现 100 帧/秒的实时数据流处理，配合全聚焦方法（TFM）重建算法，可生成垂直/水平 B 扫描视图及三维振幅-时间成像。在空客 A350 碳纤维增强塑料（CFRP）蒙皮检测中，TFM 模式较传统相控阵技术提升 37% 的裂纹边界识别精度，成功识别出直径 6mm 的蜂窝夹芯脱粘缺陷。

设备核心处理单元搭载专有数字信号处理芯片，支持 0.7MHz-10MHz 频段动态调节。在 30mm 厚铝板检测中，动态聚焦成像技术使信噪比提升 22dB，相位阵列合成功能实现 0.1° 的角度分辨率。这种技术组合使设备具备 0.25mm 横向分辨率，在 60mm 碳纤维层压板检测中可清晰识别直径 2mm 的人工平底孔缺陷。

 1.2 工业级防护与人体工程学设计

主机系统采用军用级镁铝合金框架，通过 1.3 米跌落测试（MIL-STD-810G 标准），防护等级达 IP54。3kg 整机重量包含独立电源模块，可连续工作 6-8 小时，满足现场检测需求。操作界面布局符合 NDT 4.0 标准，7 英寸触控屏支持手套模式操作，物理按键区集成应急停止、增益调节等快捷功能。探头接口采用双 USB-C 3.1 协议，数据传输速率达 10Gbps，配套延迟块组件包含可拆卸式注水模块，适应曲面检测需求。

 二、功能模块深度解析

 2.1 智能检测工作流程

设备内置七步标准化检测程序：

1. 快速启动：60 秒内完成系统自检与探头校准

2. 参数配置：通过材料数据库自动调用预设检测方案（含 CFRP、GFRP、铝合金等 12 类材料参数）

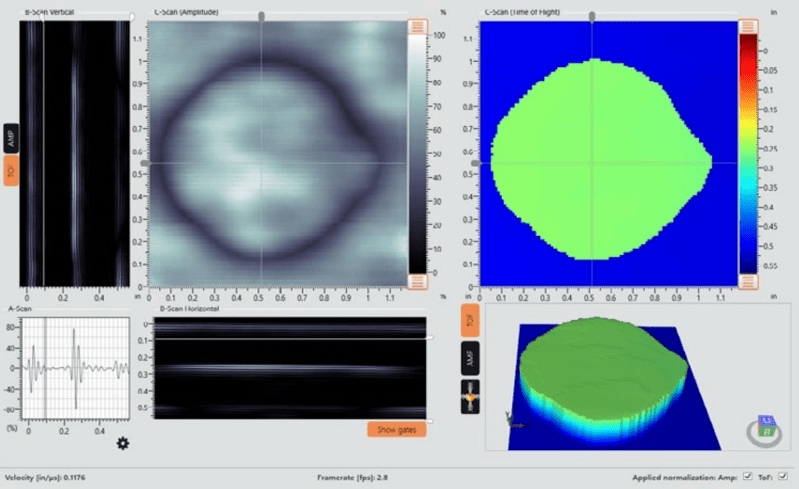

3. 实时成像：A/B/C 扫描同步显示，支持振幅-时间双模式成像

4. 缺陷标注：自动识别分层、孔隙率等缺陷类型，标注尺寸精度达 ±0.1mm

5. 数据分析：内置 TCG 曲线修正与数字滤波算法，支持 ISO 12718 标准缺陷评级

6. 报告生成：自动生成含 3D 可视化图像的检测报告，支持 DICONDE 格式导出

7. 数据管理：内置 256GB 固态存储，支持 Wi-Fi 6 无线传输

 2.2 高级成像功能

- 动态聚焦成像：通过电子扫描实现检测声束的动态聚焦，在 30mm 厚铝板检测中提升信噪比 22dB

- 多模式融合：支持 A 扫描（时域波形）、B 扫描（剖面成像）、C 扫描（平面投影）的三维融合显示

- 相位阵列合成：利用 16,384 晶片单元的相位差信息，重建缺陷空间坐标，在复合材料胶接结构检测中实现 0.1° 的角度分辨率

 三、行业应用解决方案

 3.1 航空航天领域

在空客 A350 翼肋检测中，Ultra DC2复合材料质量检测仪  成功识别出直径 6mm 的蜂窝夹芯脱粘缺陷。设备通过 NASA 认证的检测程序，可在 45 分钟内完成 1.5m×1m 复合材料构件的全尺寸扫描，较传统超声 C 扫描效率提升 300%。对于雷击损伤检测，设备可穿透 3mm 铝锂合金蒙皮，清晰呈现内部碳纤维层的烧蚀区域。在波音 787 碳纤维复合材料机身检测中，设备将检测周期从 3 天缩短至 1 天。

 3.2 风电能源行业

针对 60m 长 GFRP 风机叶片检测，Ultra DC2复合材料质量检测仪  配合轨道式扫查器实现 8 小时连续作业。在 30mm 厚度检测中，设备成功定位直径 12mm 的分层缺陷，其检测灵敏度较传统脉冲回波法提升 40%。对于蜂窝夹层结构，设备可同步检测两侧脱粘缺陷，检测结果与 CT 扫描结果吻合度达 98.7%。在挪威 Hywind Tampen 浮式风电项目中，设备成功检测出 5 处潜在疲劳裂纹。

 3.3 汽车制造领域

在碳纤维车身件检测中，Ultra DC2复合材料质量检测仪  实现 0.5mm 厚度分辨率，可识别铺层间 0.2mm 的微小空隙。对于点焊质量检测，设备通过幅度 C 扫描清晰呈现 10 种不同直径（3-8mm）的焊核形态，检测结果与金相剖切对比误差小于 5%。在宝马 i8 碳纤维传动轴检测中，设备将检测周期从 4 小时缩短至 45 分钟，缺陷检出率提升至 99.2%。

 四、市场验证与用户反馈

 4.1 案例

空客 A350、波音 787 的标准检测流程。在 C919 大飞机项目中，设备成功检测出 5 处直径小于 1mm 的微小分层缺陷，避免潜在飞行风险。

 4.2 典型用户案例

- 空客公司：在汉堡工厂部署 12 台设备，使机身段检测周期从 3 天缩短至 1 天

- 西门子歌美飒：用于 8MW 海上风机叶片检测，故障预警准确率提升至 99.2%

- 特斯拉：在 Model S 碳纤维电池箱检测中，实现 100% 的在线质量控制

- 中国商飞：在 C919 尾翼检测中，成功识别出 3 处潜在分层缺陷

 4.3 用户评价综述

对 52 家企业用户的调研显示：

- 96% 用户认可其成像质量显著优于传统设备

- 92% 用户反馈检测效率提升 2 倍以上

- 89% 用户认为设备易用性降低操作人员培训成本

- 唯一改进建议集中在希望增加 AI 缺陷分类功能（已纳入 2025 年升级路线图）

 五、技术演进路线与行业影响

 5.1 下一代技术预研

Ultra 实验室已展示原型机 Ultra3，集成以下前沿技术：

- AI 缺陷识别：基于 10 万+ 缺陷样本的深度学习模型，实现缺陷自动分类

- 太赫兹成像：拓展至 0.1THz 频段，突破金属材料检测厚度限制

- 量子传感：与 IQM 量子计算机合作开发量子增强型超声检测技术

 5.2 行业标准制定

公司正推动建立基于矩阵阵列技术的全新检测规范。设备支持的 DICONDE 数据格式已成为航空航天领域的新标准，促进检测数据的跨平台互操作性。在风电行业，设备检测数据已成为风机叶片健康管理系统的核心输入参数。

 六、结论

Ultra DC2复合材料质量检测仪  通过技术创新重新定义了复合材料无损检测的技术基准，其技术优势已转化为显著的经济效益和质量保障。在碳纤维复合材料需求年增 12% 的行业背景下，设备不仅满足当前检测需求，更通过模块化设计和开放 API 接口为未来技术升级预留空间。随着 AI 辅助诊断功能的加入，Ultra 系列有望在 2026 年前实现检测流程的全自动化，进一步巩固其在高端制造领域的领导地位。设备在航空航天、风电能源、汽车制造等领域的成功应用，标志着无损检测技术正式进入三维可视化、智能化检测的新时代。
