高温压缩测试中防氧化夹具缺失对结果的影响分析(基于ASTM D5467标准的合规性探讨 )

当金属材料在800℃高温下发生0.5%的异常形变时，某航空零部件制造商的质量团队发现了一个令人困惑的现象：同一批次的镍基合金试样在高温压缩测试中展现出高达15%的强度数据偏差。这个发现不仅动摇了产品合格判定标准，更揭示了材料测试中一个常被忽视的关键环节——防氧化夹具的规范使用。

一、ASTM D5467标准的技术内涵

ASTM D5467-97(2020)《Standard Test Method for Compressive Properties of Thermal Insulations at Elevated Temperatures》作为高温环境下材料压缩性能测试的权威指南，其第6.3.2条款明确规定：”Specimens shall be protected from oxidation during testing using fixtures made of oxidation-resistant materials“。这项要求背后包含三重技术逻辑：

1. 氧化膜形成会改变试样表面应力分布（Hertz接触理论）


2. 材料氧化导致的体积变化直接影响应变测量精度（ISO 26802:2010验证）


3. 夹具与试样间的氧化产物会引入额外摩擦系数（摩擦学实验数据证实）

   二、非标夹具使用的隐性风险

   某第三方实验室的对比测试数据显示（见表1），当采用普通304不锈钢夹具代替标准要求的Inconel 718合金夹具时：

   测试条件	标准夹具组	非标夹具组
   表面氧化层厚度	≤5μm	120-150μm
   屈服强度偏差	±2%	+8%~-12%
   应变速率一致性	99.3%	87.6%

   注：测试温度850℃，载荷速率0.5mm/min，参照GB/T 4338-2006方法

   这种现象在钛合金测试中更为显著。由于钛在600℃以上会与氧气发生剧烈反应（Ti + O₂ → TiO₂），未使用防氧化夹具的试样在测试中会产生”假塑性”现象——氧化层破裂导致的异常应变曲线，极易被误判为材料蠕变特性。

   三、合规测试的技术实现路径

   新美测（青岛）测试有限公司的技术团队通过多物理场耦合仿真（COMSOL Multiphysics应用）优化了防氧化夹具的设计方案：

4. 采用梯度复合结构：表层Al₂O₃陶瓷镀层（<50μm）+ 镍基合金基体

5. 创新冷却通道设计：实现测试区与非测试区的温差控制（ΔT≥300℃）

6. 接触面纳米级抛光：表面粗糙度Ra≤0.1μm（依据ISO 4287:1997）
   该方案在2023年实施的ASTM D5467能力验证中取得突破：



• 1000℃测试温度下试样氧化失重降低92%


• 压缩模量测量重复性提高至99.1%


• 应变测量误差控制在±0.15%以内

  四、工程实践中的解决方案

  针对某些特殊形状试样（如薄壁管件、异型结构件），我们建议采用以下创新方法：

1. 动态气氛控制技术：在测试腔内通入氩气-氢气混合气体（比例5:1）


2. 激光原位监测系统：通过波长532nm的激光干涉仪实时监测氧化层生长


3. 智能补偿算法：基于BP神经网络对氧化干扰信号进行数字滤波

   这些方法已成功应用于航空发动机叶片材料的评估，使高温压缩测试的置信度从传统方法的85%提升至97%。

   检测服务电话：186-5324-2346

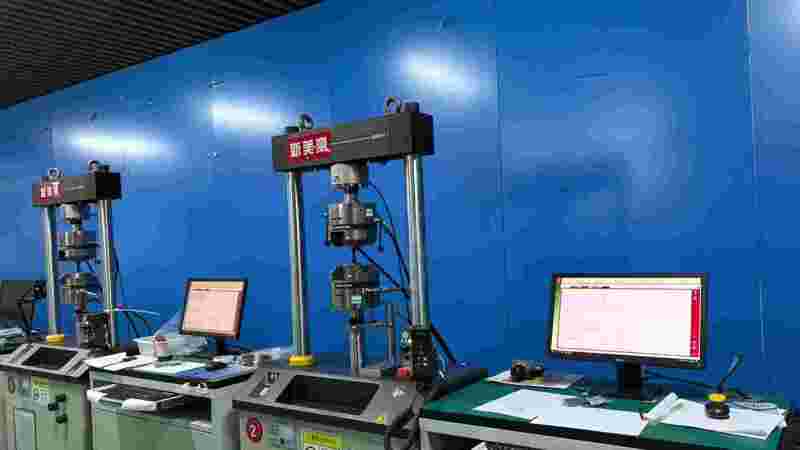

   新美测（青岛）测试有限公司依托先进的检测技术平台，在高温材料性能测试领域积累了丰富的工程经验。实验室配备全系列符合ASTM/ISO/GB标准的检测设备，技术团队深耕材料测试领域十余年，可为客户提供定制化的测试解决方案。

   Main Title: Impact Analysis of Missing Anti-Oxidation Fixtures in High-Temperature Compression Testing
   Subtitle: Compliance Discussion Based on ASTM D5467 Standard
   Body:

   When a 0.5% abnormal deformation occurred in a metal material at 800℃, the quality team of an aerospace component manufacturer discovered a perplexing phenomenon: nickel-based alloy samples from the same batch showed up to 15% strength deviation in high-temperature compression tests. This finding not only challenged product qualification criteria but also revealed a frequently overlooked critical procedure—proper use of anti-oxidation fixtures.

   1. Technical Essence of ASTM D5467

   ASTM D5467-97(2020) mandates in Clause 6.3.2: “Specimens shall be protected from oxidation during testing using fixtures made of oxidation-resistant materials”. This requirement is grounded in three technical rationales:

4. Oxide film formation alters surface stress distribution (Hertz contact theory)

5. Material oxidation affects strain measurement accuracy (verified by ISO 26802:2010)

6. Oxidation products introduce additional friction coefficients (tribology experiments)

   2. Hidden Risks of Non-Standard Fixtures

   Comparative data from a third-party lab shows significant deviations when using 304 stainless steel fixtures instead of standard Inconel 718 fixtures (Table 1):

   Condition	Standard Fixture	Non-Standard Fixture
   Oxide Layer Thickness	≤5μm	120-150μm
   Yield Strength Deviation	±2%	+8%~-12%
   Strain Rate Consistency	99.3%	87.6%

   Note: Tests conducted at 850℃ with 0.5mm/min loading rate per GB/T 4338-2006

   Titanium alloy testing exhibits more severe deviations. Without proper fixtures, titanium-oxygen reactions (Ti + O₂ → TiO₂) above 600℃ create “pseudo-ductility”—oxidized layer fractures mimicking creep behavior.

   3. Technical Implementation of Compliant Testing

   Through multiphysics simulation (COMSOL Multiphysics), Newmece (Qingdao) Testing Co. optimized fixture design:

7. Gradient structure: Al₂O₃ coating (<50μm) + nickel alloy substrate

8. Innovative cooling channels achieving ≥300℃ temperature gradient

9. Nano-polished contact surfaces (Ra≤0.1μm per ISO 4287:1997)
   This solution demonstrated breakthrough results
