螺纹钢疲劳性能测试

螺纹钢疲劳性能测试

仪器购买：13505425410

检测业务：18653242346

结合GB1499.2-2024及GB/T28900对螺纹钢疲劳性能测试的具体方法：

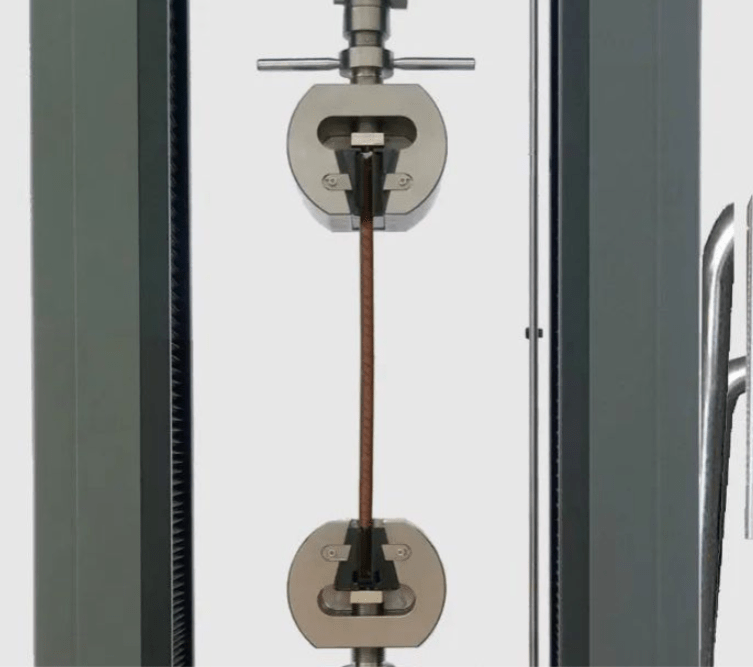

1. **试样准备**：    - **取样数量**：根据GB1499.2-2024，在不同根（盘）钢筋切取5支试样进行疲劳性能测试。    - **试样尺寸**：一般来说，应根据具体的试验设备和要求确定试样的尺寸，但要确保试样具有代表性，能够准确反映螺纹钢的疲劳性能。 2. **试验设备**：    - 通常使用疲劳试验机进行测试，该试验机应能够提供稳定的、呈固定频率正弦曲线交替变动的轴向拉力。 3. **试验条件设置**：    - **应力比**：设置应力比为0.2。应力比是最小应力与最大应力的比值，对于螺纹钢疲劳性能测试，按照标准规定的应力比进行试验才能保证结果的准确性和可比性。    - **试验频率**：试验频率不大于120Hz，这是为了确保在试验过程中试样能够充分反映其在实际使用中的疲劳性能，同时避免因频率过高导致试验结果不准确。    - **波形**：使用正弦波形的载荷进行加载，正弦波形能够较好地模拟螺纹钢在实际使用中所受到的交变载荷。 4. **试验过程**：    - 将准备好的螺纹钢试样固定在疲劳试验机上，确保试样安装牢固，避免在试验过程中发生松动或位移。    - 在室温下施加轴向拉伸载荷，使用锥形夹具，并采用合适的夹持介质以防伤害到钢筋表面影响试验结果。    - 启动疲劳试验机，按照设定的试验条件进行试验，试验一直进行到试样损坏为止，或者根据规定负荷使试验一直达到相关产品标准规定的次数为止。 5. **结果判定**：    - 如果由于独特的缺陷造成的测试断裂，或者试样断裂位置靠近试验机夹具，则视为疲劳试验无效。    - 如果首次测试中有一支测试样品疲劳性能不合格，需要加做一单元同一批次的5支测试样品进行疲劳性能测试。如果加做的5支测试样品中，出现一支或一支以上测试样品出现不合格，判定本批次螺纹钢疲劳性能不合格。 螺纹钢疲劳性能测试是一项较为复杂且严格的试验，需要严格按照标准规定的方法和要求进行操作，以确保测试结果的准确性和可靠性。
