 碳纤维分层缺陷的检测是一项重要的工作，因为它可以帮助确保复合材料结构的完整性和安全性。Dolphicam 2 实时 3D 可视化复合材料专用相控阵探伤仪是一种先进的无损检测设备，可用于检测碳纤维分层缺陷。以下是使用 Dolphicam 2 进行检测的步骤：

1. 准备工作：首先，确保探伤仪和计算机系统已正确连接。然后，准备待检测的复合材料试样，确保其表面清洁且无油脂、灰尘等杂质。

2. 参数设置：打开探伤软件，根据待检测试样的厚度、密度等参数设置相应的扫描参数，如发射频率、接收增益、时间窗口等。

3. 扫描模式选择：在 Dolphicam 2 中，有多种扫描模式可供选择，如 2D 扫描、3D 扫描和深度扫描。根据待检测缺陷的深度和分布选择合适的扫描模式。

4. 开始检测：启动探头并进行预扫描，以了解试样中可能存在的缺陷区域。根据预扫描结果，调整探头位置和扫描参数，进行正式的扫描。

5. 数据采集：在正式扫描过程中，探头会采集到大量的回波数据。这些数据将用于后续的 3D 可视化分析。

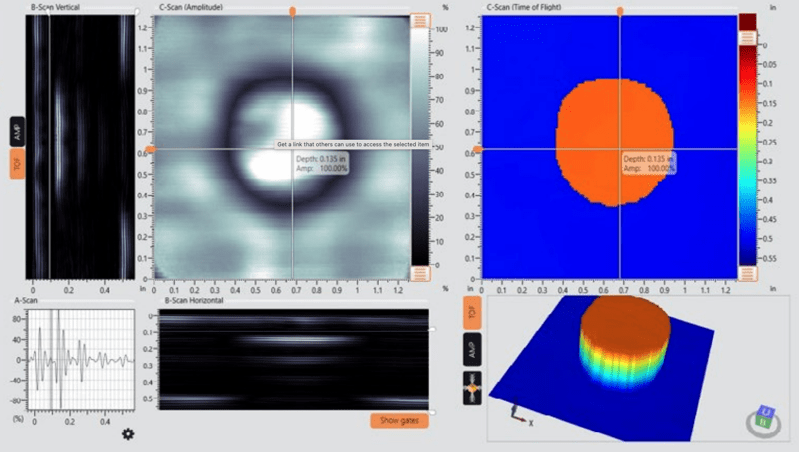

6. 3D 可视化分析：将采集到的数据导入计算机软件，进行 3D 重建和可视化。通过观察重建后的三维图像，可以清晰地看到碳纤维分层缺陷的位置、大小和形状。

7. 缺陷评估：根据 3D 可视化结果，评估缺陷对复合材料结构性能的影响。如果必要，可以采取措施修复或更换存在严重缺陷的部件。

8. 结果记录与分析：将检测结果记录在报告中，并与其他检测数据进行对比分析，以便对复合材料结构的性能进行持续监测。

通过以上步骤，Dolphicam 2 实时 3D 可视化复合材料专用相控阵探伤仪可以有效地检测碳纤维分层缺陷。这种方法具有高灵敏度、高分辨率和高准确性，对于确保复合材料结构的安全和可靠具有重要意义。

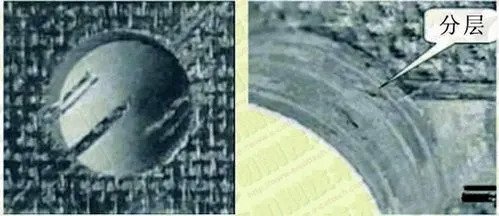

碳纤维分层缺陷是指在碳纤维复合材料中，层与层之间的结合不良，导致层间分离的现象。分层缺陷产生的原因主要有以下几点：

树脂浸润不足：在复合材料制备过程中，树脂对纤维的浸润不良，导致纤维间粘结力不足，容易产生分层。

铺层工艺不当：铺层过程中，若纤维铺设的厚度不均匀、铺层角度变化过大或铺层顺序不合理，都可能导致分层缺陷的产生。

温度和压力控制不当：在复合材料固化过程中，温度和压力的变化可能导致树脂的流动性和粘度发生变化，从而影响层与层之间的结合。

纤维排列方向不合理：当纤维排列方向与受力方向不一致时，容易导致层间剪切应力增大，进而引发分层缺陷。

材料内部存在异物：如果在材料制备过程中，纤维、树脂或其他材料中存在异物，如灰尘、油脂等，可能导致层间结合不良。

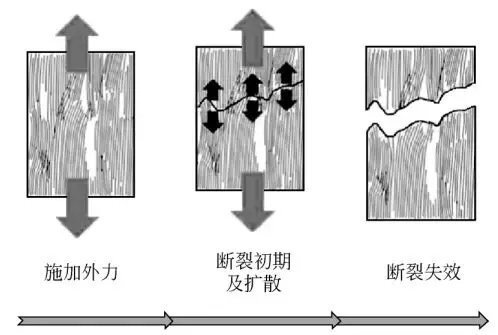

外力冲击或变形：在复合材料使用过程中，受到外力冲击或变形作用，可能导致层间结合受损，产生分层缺陷。

设计缺陷：如果复合材料的设计不合理，如层数过多、厚度变化过大等，都可能在受力过程中引发分层缺陷。

为了减少碳纤维分层缺陷的产生，需要在材料设计、制备工艺和后期处理等方面进行优化。例如，合理选择纤维排列方向，控制铺层工艺，确保树脂充分浸润纤维，严格控制温度和压力等参数，以及避免材料内部存在异物。此外，还可以通过改进材料结构和性能，提高复合材料的层间结合强度，从而降低分层缺陷的风险。
