Dolphicam2实时3D可视化复合材料专用相控阵探伤仪

Dolphicam2实时3D可视化复合材料专用相控阵探伤仪

仪器购买：13505425410

检测业务：18653242346

Dolphicam2能够高分辨率成像，并且能精确检测包括复合材料，金属和其他材料等。

仪器快速设置，操作界面友好，不同水平操作人员都可熟练掌握，实时生成图像，快速高效评定。

坚固的电脑和数据处理系统：

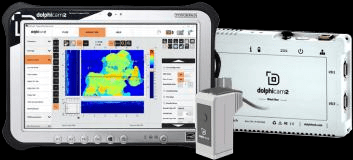

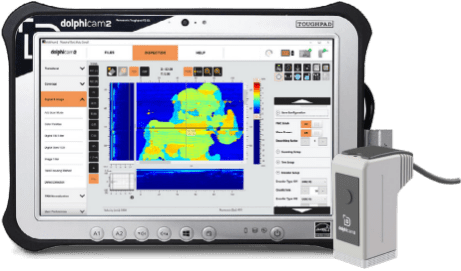

• Dolphicam2由10英寸松下FZ-G1平板电脑、数据处理系统以及防护支架组成。

• 支架可以根据需要任意调整角度。

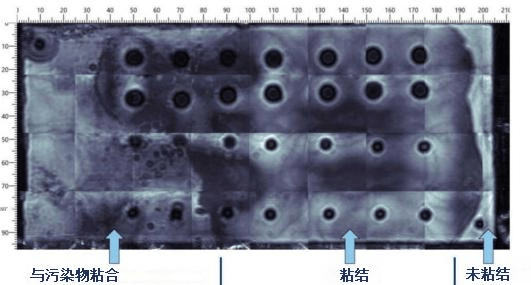

金属粘接

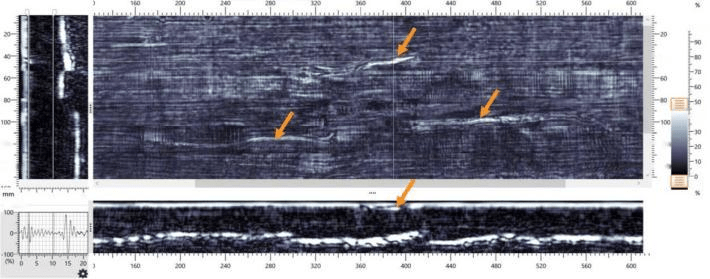

玻纤褶皱

应用说明：

• 适用于钢、钛、铝、不锈钢、高温合金、复合金属材料、复合铝板等金属材料超声检测；

• 适用于碳纤维、玻璃纤维增强塑料等复合材料的超声检测；

• 适用于碳纤维、玻璃纤维轻木结构风力叶片的超声检测；

• 适用于碳纤维材料与陶瓷、石墨、橡胶等材料胶结结构的超声检测；

• 适用于碳纤维、玻璃纤维蜂窝夹芯复合材料脱粘缺陷的超声检测；

• 可检测缺陷类型有：分层/脱粘、未结合、孔隙率、孔洞、雷击损伤、冲击损伤、腐蚀/侵蚀、蜂窝进水等缺陷。

仪器特点：

• 仪器人体工学并可调节

• 能连接外部电脑

• 蜂鸣器报警

• 蓝牙

• Wi-Fi

• 摄像功能。

• 平板具有日光可读显示屏，具有带手套的多点触摸功能和防水数字笔。

• 数据处理系统和平板电脑由一个坚固的金属框架连接。

• 整个系统得到加强，以承受日常的现场使用。独立、轻便、便携 。

尺寸和重量

• 平板、数据处理系统和探头   3.00kg

• 尺寸（整机）300 x 188 x 70mm


• 尺寸 (数据处理系统)200 x 130 x 32mm

• 尺寸 (防护背板)270 x 188 x 19mm

• 数据处理系统本身是整个检测系统的核心，与平板电脑连接，通过显示和运行软件驱动探头。

• 该设备经跌落测试，能够承受1.3米高的跌落。

• 具有IP66防护等级，电池续航时长（正常使用6-8小时）。

• 平板电脑配置 Intel i5 CPU，8GB 内存 ，256GB 固态硬盘.

技术参数

• 探头接口：2x USB C

• 网络连接：以太网

• 电池：6-8 小时

• 防护等级：IP66

• 电脑/主机接口：USB C

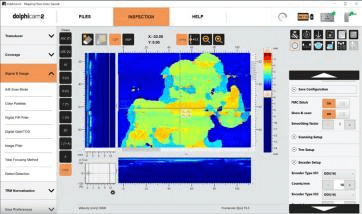

软件

• Dolphicam2软件在无损检测软件中是创新技术，它是自主研发设计的，以补充相控阵系统的成像功能（包括实时C扫描）。

• 超声波图像不仅使用传统的信号振幅显示，还显示传播时间，打开了一个即时彩色，可编码厚度方向成像的世界。

• 实时3D特征视图实现了这一点，它可以增强可视化，并可由不同水平的用户轻松解读。

测量

• 深度方向 B-scan

• 水平方向C-scan

• 深度和振幅 C-scan

• 矩形 (宽,，高，面积) • 圆周 (直径，圆周面积)

视图

• A-scan

• B-scan (垂直/ 水平，全聚焦)

• C-scan (振幅,传播时间)

• 3D(传播时间 &振幅)

• 可自动或手动拼接视图

特点

• 实时1维和2维编码成像

• 网格和手动拼接

• 配置设置文件

• 全距阵捕捉(FMC)

• 全聚焦 (TFM)

• TCG 功能

• 数字时间修正增益 (TCG)

• 报告配置

• 缺陷检测

• 柱状图数据统计

其他功能

• 彩色聚焦

• 恢复默认设置

• 截图功能

• 远程探头激活

• 扩展视图（隐藏配置菜单）

• 便携

• 线上校准

为了获得最高的图像质量，我们还提供全聚焦方法（TFM）重建，TFM图像可用于垂直和水平B扫描视图。
