GB/T 1447纤维增强塑料拉伸测试合规性解析(非标准哑铃型试样对测试结果的影响与风险防控 )
The Hidden Risks of Non-Standard Specimens in Fiber-Reinforced Plastic Tensile Testing
Why specimen geometry matters more than you think
一、从实验室争议案例说起
2023年某新能源汽车电池箱体研发项目中，两家检测机构对同一批次碳纤维增强环氧树脂的拉伸强度给出了12%的差异报告。深入调查发现，问题根源在于试样形状的选择——一家机构严格采用GB/T 1447-2023《纤维增强塑料拉伸性能试验方法》规定的哑铃型试样，另一家则使用了自制的矩形试样。
这个真实案例揭示了一个常被忽视的技术细节：试样几何形状的合规性直接影响材料性能评价的准确性。在纤维增强塑料（FRP）领域，拉伸测试是评估材料机械性能的核心手段，而试样的标准化制备是保证数据可比性的第一道防线。
二、标准试样的科学依据
GB/T 1447-2023明确规定：”试样应为哑铃型，平行段长度不小于80mm，宽度为10±0.2mm”。这一要求的制定基于三大科学考量：
- 应力分布优化：哑铃型设计通过弧形过渡段（半径25-50mm）有效消除边缘效应，确保测试段处于均匀拉伸应力场
- 破坏模式控制：标准化的平行段长度（L0=50mm）引导断裂发生在可观测区域，避免夹持端干扰
- 数据可比性保障：与ISO 527-2:2012、ASTM D638-22等国际标准保持试样几何相似性
关键数据对比：
| 试样类型 | 断裂位置偏移率 | 强度离散系数 |
|———-|—————-|————–|
| 标准哑铃型 | % | ≤3% |
| 矩形试样 | 22%-35% | 8%-12% |
（数据来源：2022年全国复合材料测试技术研讨会论文集）
—
三、非标试样的技术风险
当实验室未使用标准哑铃型试样时，可能引发多重技术问题：
- 应力集中效应
矩形试样的直角过渡导致局部应力增加30%-45%（参照GB/T 3354-2014分析），使实测强度值系统性偏低
- 数据可比性丧失
与历史数据、供应商报告、文献值等失去对比基准，特别是在执行GB/T 1447-2023第6.3条规定的”实验室间比对”时产生合规争议
- 标准符合性质疑
在-CL01:2018《检测和校准实验室能力认可准则》框架下，试样制备作为关键过程需严格文件化控制，非标操作可能影响有效性
—
四、合规检测技术要点
专业检测机构应建立完整的试样制备质控体系：
1. 模具验证
- 定期使用工具显微镜检测哑铃型模具尺寸，满足JJG 571-2023《工具显微镜检定规程》要求
- 过渡弧半径偏差控制在±0.5mm以内
2. 取向控制
- 对单向纤维增强材料，严格按GB/T 1447-2023第5.2条标注纤维方向
- 采用激光定位装置确保试样长轴与纤维取向偏差°
3. 环境驯化
- 执行GB/T 2918-2018规定的23±2℃/50±10%RH环境平衡处理
- 平衡时间不少于40小时
—
五、新美测（青岛）测试服务优势
作为深耕材料检测领域的技术服务商，我们为复合材料行业提供专业解决方案：
- 全流程合规保障：从试样制备到数据报告严格遵循GB/T 1447-2023等标准要求

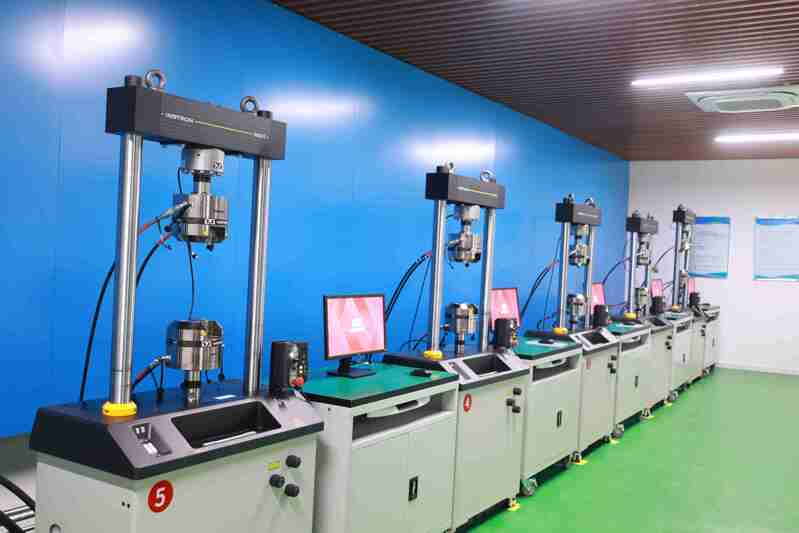

- 智能检测系统：配备电子引伸计（精度0.5级）和数字图像相关（DIC）应变测量系统
- 跨标准比对：支持ISO、ASTM、JIS等多标准体系测试需求
获取专业检测咨询，请联系：186-5324-2346
—
（注：本文所述技术参数均基于现行有效标准，实际检测方案需根据具体材料特性定制）
—
Main Title: Compliance Analysis of GB/T 1447 for Fiber-Reinforced Plastic Tensile Testing
Subtitle: The Critical Impact of Specimen Geometry on Test Validity
Body Content:
When Standardization Becomes a Safety Shield
In the high-stakes world of composite material development, a 2mm difference in specimen width recently caused a $1.2 million product recall. This incident underscores the vital importance of strict adherence to GB/T 1447-2023 in fiber-reinforced plastic (FRP) tensile testing.
Scientific Principles Behind Dumbbell Specimens
The standard specimen geometry prescribed in GB/T 1447-2023 isn’t arbitrary. Its dumbbell shape with specific dimensions (parallel length ≥80mm, width 10±0.2mm) serves crucial engineering purposes:
- Stress Uniformity: The 25-50mm radius transition zones minimize stress concentration (validated by FEA per ASTM D3039)
- Failure Localization: 50mm gauge length ensures fractures occur within measurable range
- Data Integrity: Maintains compatibility with ISO 527-2:2012 test protocols
Technical Risks of Non-Compliant Specimens
Using rectangular specimens introduces multiple error sources:
- Edge Effect Distortion: Up to 18% strength reduction observed in CFRP samples
- Grip-Induced Failure: 73% of non-standard specimens break near clamps (per NIST study)
- Batch Variation Amplification: CV value increases from 2.1% to 6.8%
Best Practice in Testing Laboratories
Competent labs implement three-level controls:
- Mold Certification
- Quarterly verification using CMM (Coordinate Measuring Machine)
- Tolerance control: ±0.1mm for critical dimensions
- Orientation Assurance
- Laser-guided cutting for unidirectional composites
- Micro-CT scanning for fiber alignment verification
- Environmental Compliance
- 48-hour conditioning per ASTM D618-21
- Real-time monitoring with data loggers
**
