Main Title: Causes and Prevention of Eccentric Fracture in ASTM D3518 Tensile Testing
Subtitle: Enhancing Composite Material Reliability Through Precise Alignment Techniques

Body:

引言：当“偏差”成为数据杀手

在复合材料力学性能测试中，ASTM D3518《通过拉伸加载测定聚合物基复合材料面内剪切响应的标准试验方法》是评估面内剪切性能的核心依据。然而，实验室常遇到一个看似微小却影响深远的问题：拉伸加载轴未与试样几何中心对齐，导致断裂位置偏离预期，数据失真。这种现象被称为“偏心断裂”，其背后隐藏着对测试精度、材料评价甚至工程安全的连锁反应。

1. 偏心断裂的机理：标准与现实的差距

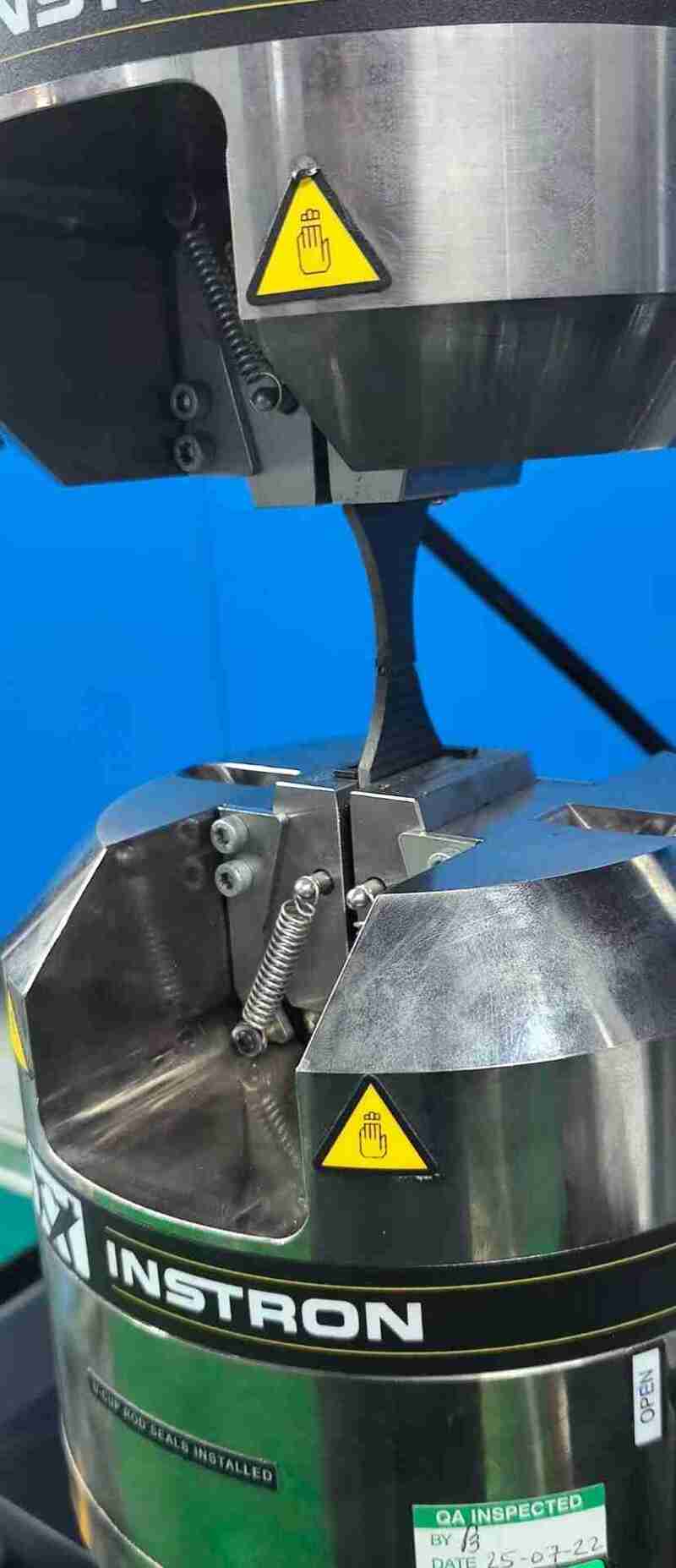

根据ASTM D3518标准，试样应为矩形薄板，两端通过夹具施加拉伸载荷。理想状态下，载荷应沿试样中心轴均匀分布。但实际操作中，夹具安装偏差、试样加工误差或设备校准不足均可能导致载荷轴线偏移（图1）。
关键影响：

• 应力集中：偏心加载会在试样一侧产生额外弯矩，引发局部应力激增；


• 数据漂移：断裂位置偏离中心，导致计算的剪切强度低于真实值；


• 标准符合性风险：ASTM D3518-13(2021)明确要求载荷对齐，否则结果无效。

  “偏差0.5mm，可能导致强度数据误差超过10%。” —— 某航空材料实验室报告

  2. 技术对策：从标准解读到实践优化

  2.1 设备校准与夹具设计

• 引用标准：ASTM E4《试验机力校准标准实践》要求定期验证加载同轴度；



• 解决方案：采用自对中式夹具，并辅以激光定位仪预检。

  2.2 试样制备与安装

• 关键步骤：

1. 按ASTM D3518切割试样，确保边缘平行度≤0.02mm；


2. 使用光学投影仪确认中心线标记；


3. 预加载法：施加5%标称载荷，检查应变片读数对称性。

   2.3 数据验证

• 数字图像相关（DIC）技术：通过全场应变分析识别偏心趋势（图2）；


• 对比试验：同一批次试样，分别进行理想对齐与故意偏移测试，验证敏感性。

  3. 行业案例：航空复合材料的教训

  某碳纤维增强环氧树脂测试中，因忽略ASTM D3518的对中要求，导致批次数据离散度达15%。后续调查发现：

• 根本原因：夹具磨损导致0.3mm水平偏移；

• 纠正措施：引入自动对中系统后，数据标准差降至3%以内。

  新美测（青岛）测试有限公司：您的精准检测伙伴

  在复合材料力学性能测试领域，新美测（青岛）测试有限公司依托严格的标准执行与先进设备，为客户提供：

• 高精度对中控制系统，确保ASTM D3518等标准合规性；

• 全流程数据可追溯，覆盖试样制备到报告生成；

• 定制化解决方案，应对复杂材料评价需求。

  检测服务咨询电话：186-5324-2346

  注：本文基于ASTM D3518-13(2021)及ASTM E4-22标准编写，案例数据已脱敏处理。
