ASTM D7136/D7136M-23复合材料落锤冲击测试的规程

ASTM D7136/D7136M-23复合材料落锤冲击测试的规程

仪器购买:135-0542-5410

检测业务:186-5324-2346

作为专业的复合材料测试检测机构，新美测（青岛）测试科技有限公司在进行ASTM D7136/D7136M-23复合材料落锤冲击测试时，会遵循以下规程：

一、测试标准概述

ASTM D7136/D7136M-23是由美国材料与试验协会（ASTM）发布的标准，全称为“Standard Test Method for Measuring the Damage Resistance of a Fiber-Reinforced Polymer Matrix Composite to a Drop-Weight Impact Event”。该标准规定了测量纤维增强聚合物基质复合材料对跌落冲击事件的抗损伤性的标准测试方法。

二、测试目的与范围

通过ASTM D7136/D7136M-23测试，可以评估复合材料在承受落锤冲击时的抗损伤性能。测试适用于各种纤维增强聚合物基质复合材料，包括连续纤维增强的层压板等。测试结果对于了解复合材料的抗冲击性能、优化材料设计和提高产品可靠性具有重要意义。

三、测试设备与试样准备

1. 测试设备：

• 落锤冲击试验机，具有电机控制系统，可实现全自动操作，包括冲击高度和锤头重量的设定、数据采集等。

• 配备高精度传感器，用于自动采集和分析冲击参数。

• 带有自动片材的气动夹持装置，用于固定试样。

• 高精度提升系统，具备断电保护功能。

• 安全的抓脱锤装置，防止意外情况发生。

2. 试样准备：

• 试样形状应为矩形，尺寸公差为±0.25mm。

• 层压结构应由合适数量的织物层组成，以达到最接近5.0mm的总固化厚度。

• 替代堆叠序列需明确记录，并报告任何测试结果。

• 每组有效试样不少于5个。

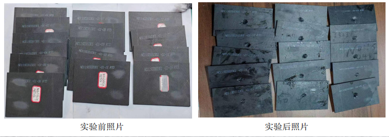

四、测试步骤

1. 样品处理：根据需要对样品进行处理，并储存在有条件的环境中直到测试时间（如果测试环境与调理环境不同）。

2. 测量样品尺寸：测量样品的宽度、长度以及样品厚度（在冲击位置附近的四个位置进行厚度测量，并记录为四次测量的平均值）。

3. 冲击器准备：调整半球形撞击头的倾斜角度并添加所需的质量（如冲击器的质量未知或不确定，使用天平或称重秤将其称重至60.5%的精度）。

4. 样品安装：将样品放置在支架固定器中，使用四个橡胶头夹具将样品固定到位，以防止在冲击事件期间反弹。

5. 设置冲击高度：根据所需的冲击能量计算冲击高度。

6. 提升冲击器：将冲击器定位在计算出的冲击高度。

7. 冲击测试：冲击器冲击试样一次而没有反弹冲击。

8. 数据记录：使用仪器仪表连续或间接定期记录力与时间数据（推荐采样率为100kHz），并记录试样冲击器接触的开始。

9. 凹痕深度测量：使用凹陷深度指示器测量冲击后的凹痕深度。

10. 非破坏性检查：使用非破坏性检查（NDI）技术评估冲击力造成的损害程度。

五、数据计算与分析

根据记录的冲击参数（如冲击力、位移等）和试样损伤情况（如凹痕深度、损伤尺寸等），计算复合材料的抗损伤性能。同时，可以对不同试样或不同测试条件下的数据进行对比分析，以评估复合材料的抗冲击性能差异。

六、测试报告

测试完成后，新美测（青岛）测试科技有限公司将提供详细的测试报告，包括测试方法、试样信息、测试数据、结果分析和结论等。报告将遵循ASTM D7136/D7136M-23标准的要求，确保测试结果的准确性和可靠性。

七、注意事项

1. 在测试过程中，应确保测试设备的准确性和稳定性。

2. 试样的制备和测试应严格按照ASTM D7136/D7136M-23标准的要求进行。

3. 测试结果可能受到多种因素的影响，包括试样的尺寸、形状、材料性质以及测试条件等。因此，在解释测试结果时应考虑这些因素。

综上所述，新美测（青岛）测试科技有限公司在进行ASTM D7136/D7136M-23复合材料落锤冲击测试时，将遵循严格的规程和标准，确保测试结果的准确性和可靠性。
